> 圖紙超市 > 一層別墅 > 新農村一層經濟型自建別墅設計圖紙及效果圖_農村平房別墅圖紙,鼎川建筑新農村一層經濟型自建別墅設計圖紙及效果圖_農村平房別墅圖紙,鼎川建筑
- 商品編號： DC0538
- 規 格： 11.7米×12.5米
- 支付方式： 貨到付款 | 在線支付 | 匯款轉賬
- 郵 費： 全國范圍內包郵
- 服務保障：
- 商品套餐： 原版圖紙 原版圖紙+材料預算 鏡像版圖紙 鏡像版圖紙+材料預算
- 一 口 價： ￥980.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
詳細介紹
注：圖紙為湖南鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律保 護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即施工方在施 工過程中圖紙有看不明白或需要技術上支持的，拔打我們公司客服電話400-8080-889，我們將會熱情為其解答。
| 圖紙屬性 | |||
| 編號： DC0538 | 層數： 一層 | 結構形式： 磚混結構 | 主體造價： 13-21萬 |
| 開間： 11.7米 | 進深： 12.5米 | 占地面積： 104.45平方米 | 建筑面積： 130.52平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計總說明一、建筑設計總說明二、建筑設計總說明三、建筑設計總說 明四、一層平面圖、閣樓平面圖、屋頂平面圖、1-5軸立面圖 5-1軸立面圖、A-F軸立面圖 F-A軸立面圖、1-1剖面圖 門窗 大樣 節點詳圖、節點大樣 | |||
| 結 構 圖： | 結構設計總說明一、結構設計總說明二、坡屋面構造大樣、基礎平面施工圖 、閣樓板平法施工圖、閣樓梁平法施工圖、屋頂梁板平法施工圖 | |||
| 給排水圖： | 給排水設計說明一、給排水設計說明二、一層給排水平面圖、閣樓層給排水 平面圖、屋頂給排水平面圖、給排水系統原理圖、衛生間給排水詳圖、化糞池大樣圖 | |||
| 電 氣 圖： | 電氣設計說明及圖例、配電系統圖、一層照明平面圖、閣樓層照明平面圖、 一層插座平面圖、閣樓層插座平面圖、防雷平面圖、接地平面圖、一層電訊平面圖 | |||
| 設計功能 | ||||

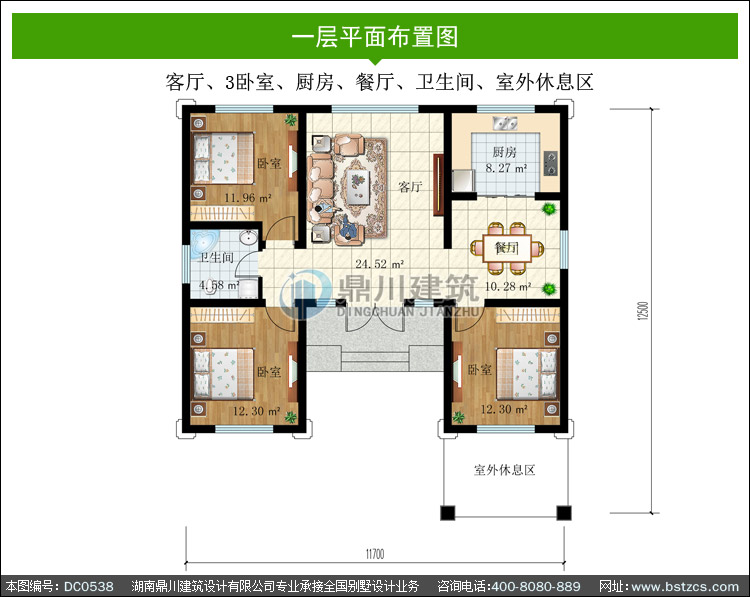

| 一 層： | 客廳、3臥室、廚房、餐廳、衛生間、室外休息區 | |||

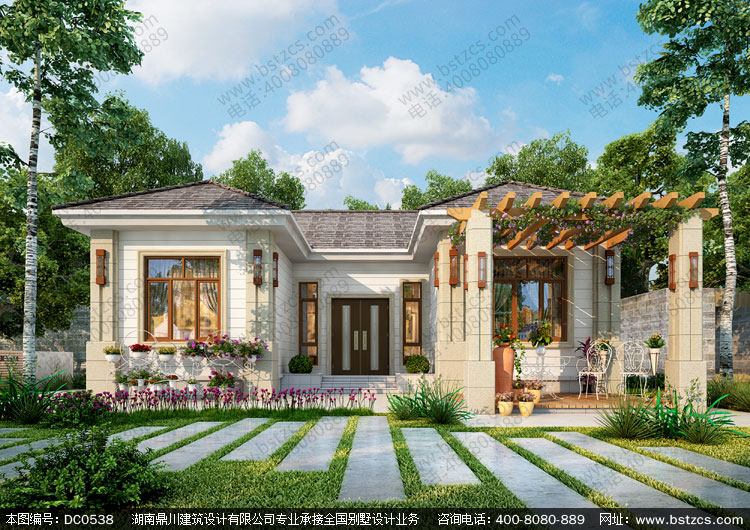

本套圖紙有施工圖40張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵， 無電子版
